PRÁCTICA MOTOR DE CORRIENTE CONTINUA CONTROLADO POR REOSTATOS


Práctica motor en serie y paralelo controlado por reostatos

OBJETIVO DE LA PRÁCTICA:
Realizar la conexión de un motor de C.D. en la configuración serie y paralelo con la finalidad de observar su comportamiento de la maquina con respecto a su velocidad al momento de variar la resistencia de los reóstatos para así controlar la velocidad que se tienen en el motor gracias al voltaje y corriente que se tiene en  las terminales de la armadura.

MATERIAL:
2 Reostatos
1 Motor de C.D.
1 Tacometro
1 Fuente lab-volt
10 Cables banana-banana
3 Multimetros

TEORIA:
El motor de C.D. con el campo en derivación tiene una velocidad casi constante debido a que su tensión de armadura y su campo magnético se mantiene prácticamente invariables en condiciones que van desde las de vació hasta las de plena carga. El motor en serie y en paralelo se comporta de manera distinta.
En este motor el campo magnético es producido por la intensidad de corriente que fluye a través del devanado de armadura, y a causa de esto es débil cuando la carga del motor es pequeña (el devanado de la armadura toma intensidad de  corriente  mínima). El campo magnético es intenso cuando la carga es grande (el devanado de la armadura toma intensidad de  corriente  máxima).

PROCEDIMIENTO:

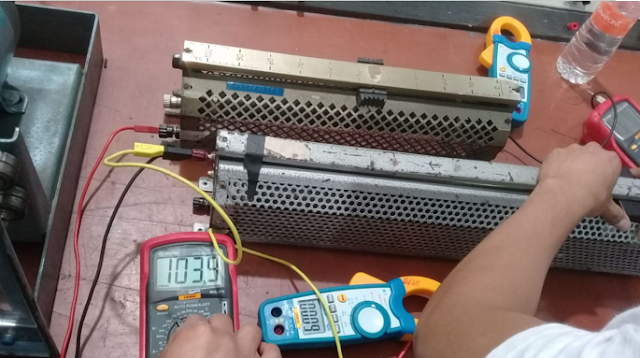

Se realizó la respectiva conexión del motor con la fuente de alimentación y los reóstatos como lo indican los diagramas


Se procedió a ir variando la resistencia de los reóstatos para ver su comportamiento


Se hizo la medición de la velocidad para ver como respondía con respecto a la variación de las resistencias




CONCLUSIÓN
Con esta práctica nos dimos cuenta de cómo es que se comporta el motor en las dos conexiones que se le realizaron (serie y paralelo), pudimos observar que se está haciendo un control de velocidad en el motor, esto debido a que, los reostatos al ser variables podemos controlar la intensidad del voltaje y la corriente que está entrando a la armadura y esto se refleja en la aceleración o desaceleración de la maquina
