PRÁCTICA 2: MÁQUINA DE CORRIENTE CONTINUA EN SERIE, AL VACÍO Y CON CARGA

El motor serie o motores de excitación en serie, es un tipo de motor eléctrico de corriente continua en el cual el inducido y el devanado inductor o de excitación van conectados en serie, El voltaje aplicado es constante, mientras que el campo de excitación aumenta con la carga, puesto que la corriente es la misma corriente de excitación. El flujo aumenta en proporción a la corriente en la armadura, como el flujo crece con la carga, la velocidad cae a medida que aumenta esa carga.
Las principales características de este motor son:
- Se embala cuando funciona en vacío, debido a que la velocidad de un motor de corriente continua aumenta al disminuir el flujo inductor y, en el motor serie, este disminuye al aumentar la velocidad, puesto que la intensidad en el inductor es la misma que en el inducido.
- La potencia es casi constante a cualquier velocidad.
- Le afectan poco la variaciones bruscas de la tensión de alimentación, ya que un aumento de esta provoca un aumento de la intensidad y, por lo tanto, del flujo y de la fuerza contraelectromotriz, estabilizándose la intensidad absorbida.

En esta practica, conectamos un motor de corriente continua, en serie, para analizar su comportamiento:

 Se utilizó:
Un motor de CC

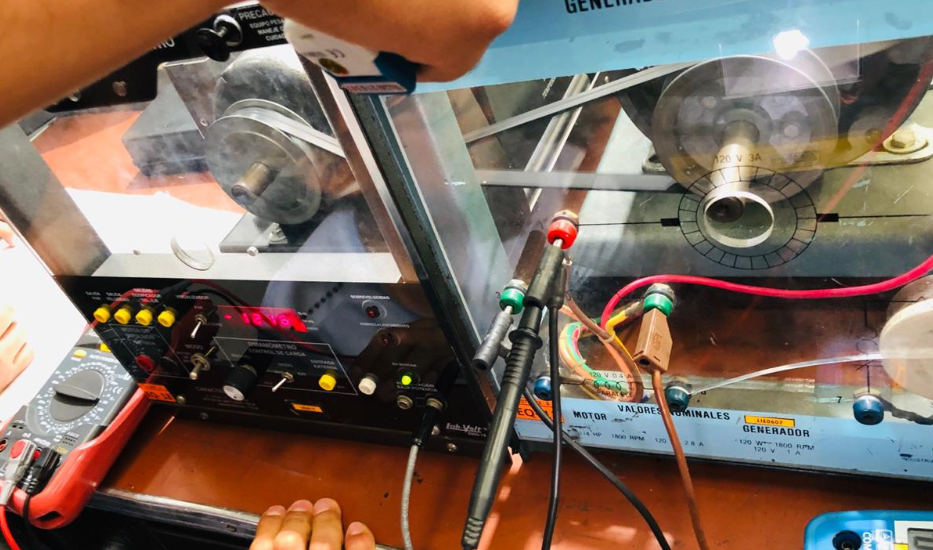

Ahora, procedimos a conectar el electrodinámico a nuestro motor, para que tuviera carga,


 Un amperimetro de gancho
Un multimetro
Cableado
Fuente lab-volt
Estroboscopio
Tacometro
Medidor de punto caliente

Correspondientemente con la práctica 1 (se puede encontrar en este blog) se encontró primero el punto de equilibrio, para considerar los mejores valores disponibles para nuestro motor.

 Una ves terminado el proceso de poner a la maquina en cierto equilibrio se aplicara voltaje en forma ascendente que va de 20 – 120 volts esto para tomar medida de su corriente, voltaje,temperatura y rpm en cada voltaje, estos valores se registraran en la siguiente tabla.

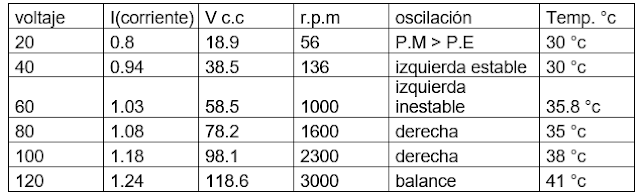

Se tabularon los resultados en la siguiente tabla:


Una vez terminado el proceso de poner a la maquina en cierto equilibrio y conectarle la carga en este caso el electrodinamómetro se aplicará voltaje en forma ascendente que va de 60– 100 volts variando de 20 V además de aplicarle un par con el electrodinamómetro de 0.1, 0.2 y 0.3 esto para tomar medida de su corriente, voltaje, temperatura y rpm en cada voltaje, estos valores se registraran en la siguiente tabla.
También se realizó una gráfica respecto a la corriente:
