PRACTICA 5: MOTOR DE CORRIENTE CONTINUA COMO GENERADOR

Un motor de CC es en sí mismo un generador de electricidad. Todo lo que tienes que hacer es girar el eje del generador con una fuente externa de energía como agua, viento o una bicicleta.

Un generador eléctrico es todo dispositivo capaz de mantener una diferencia de potencial eléctrica entre dos de sus puntos (llamados polos, terminales o bornes) transformando la energía mecánica en eléctrica. Esta transformación se consigue por la acción de un campo magnético sobre los conductores eléctricos dispuestos sobre una armadura. Si se produce mecánicamente un movimiento relativo entre los conductores y el campo, se generará una fuerza electromotriz (F.E.M.).

Una bobina de cable que gira en un campo magnético produce una corriente que cambia de dirección con cada rotación de 180°, una corriente alterna (CA). Sin embargo, muchos usos tempranos de la electricidad requerían corriente continua (CD). En los primeros generadores eléctricos prácticos, llamados dinamos, la CA se convertía en CC con un conmutador, un conjunto de rotantes contactos de interruptor en el eje del inducido. El conmutador invertía la conexión del devanado de inducido al circuito cada 180° de rotación del eje, creando una corriente continua pulsante.

En esta practica, utilizamos un motor trifásico jaula de ardilla, conectado a un motor de corriente continua, haciéndolo funcionar como generador, para así poder medir el voltaje que nos ofrece.


Los materiales que utilizamos para llevar acabo esta practica fueron:

1 Motor de jaula de ardilla trifásico
1 Motor de corriente continua (lo usaremos como generador)
2 multimetros
1 Banda
 - Equipo de cables, para realizar las conexiones.
1 Tacometro
1 Medidor de punto caliente (Opcional)
1 Estroboscopio

Primero que nada, utilizamos el estroboscopio para observar el comportamiento de nuestro motor de jaula de ardilla, recordemos que este motor tiene sus fases orientadas a 120° eléctricos, por lo que no existe penduleo en el sistema, es un sistema perfectamente equilibrado.



Después de esto, conectamos la banda a nuestro motor de corriente continua:

Se conectó el motor de jaula de ardilla, en estrella, como se ve en la siguiente foto:



Conectamos el multimetro, a las terminales del motor de corriente continua, y alimentamos el sistema.

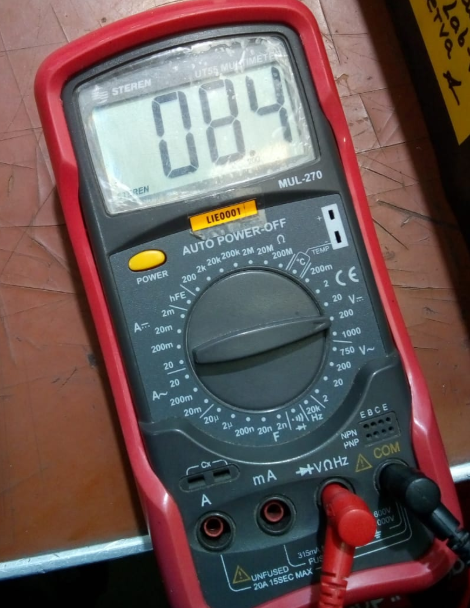

Dándonos, el siguiente voltaje:
Si movemos el punto de equilibrio de nuestra maquina de corriente continua, encontraremos que nuestro voltaje será mejor:


Recordemos que para que la maquina de cc funcione como generador adecuadamente, la velocidad en RPM a la que movemos el eje, debe ser muy superior a la que nos ofrece si funciona como motor.
