PRÁCTICA 3 MOTOR DE CORRIENTE CONTINUA EN PARALELO, AL VACÍO Y CON CARGA


PRACTICA 3
Conexión:
Paralelo al vacío y con carga.
Introducción
En este tipo de conexión los devanados inducidos en inductor están conectados en paralelo y alimentados por una fuente común. También se denominan máquinas Shunt, y en ellas un aumento de la tensión en el inducido hace aumentar la " velocidad de la máquina.



Las características de esta conexión son:
•  En el arranque, par motor es menor que el de motor en serie.
• Si la intensidad de corriente absorbida disminuye y el motor está en vacío: la "velocidad de giro nominal apenas "varía, es más estable que la de serie.
• Cuando el par motor aumenta, la "velocidad de giro apenas disminuye.
° En el instante del arranque, el par motor que se desarrolla es menor que en el motor serie (también uno de los componentes del motor de corriente continua). Al disminuir la intensidad absorbida, el régimen de giro apenas sufre variación.
° Es el tipo de motor de corriente continua cuya velocidad no disminuye más que ligeramente cuando el par aumenta.
Los motores de corriente continua en derivación son adecuados para aplicaciones en donde se necesita velocidad constante a cualquier ajuste del control o en los casos en que es necesario un rango apreciable de velocidades (por medio del control del campo).
El motor en derivación se utiliza en aplicaciones de velocidad constante, como en los accionamientos para los generadores de corriente continua en los grupos moto generadores de corriente continua
Objetivo
La siguiente practica tiene la intensión de verificar el comportamiento del MOTOR DE Corriente Continua, cuando está conectado en Paralelo.
Material
Multímetro (amperímetro y voltímetro)
Tacómetro
Medidor de temperatura
Fuente de alimentación de C.D
Puntas de conexión Banana-Banana (8)
1 Dinamómetro
1 Maquina de C.D (Generador/ Motor)
Estroboscopio

Desarrollo de la practica
Conexión paralelo al vacío

° Para poder trabajar satisfactoriamente con el motor de CC, como primer paso debemos encontrar su punto de equilibrio… Recordemos que esto se hace conectando al motor en serie al vacío a una tensión de 40 v y manipulando los carbones.
El punto de equilibrio se localizará cuando la corriente que este consumiendo en ese instante el motor se lo mas baja posible y las revoluciones por minuto estén por arriba de 1700





 ° Conexión paralelo con carga
Desarrollo de la practica

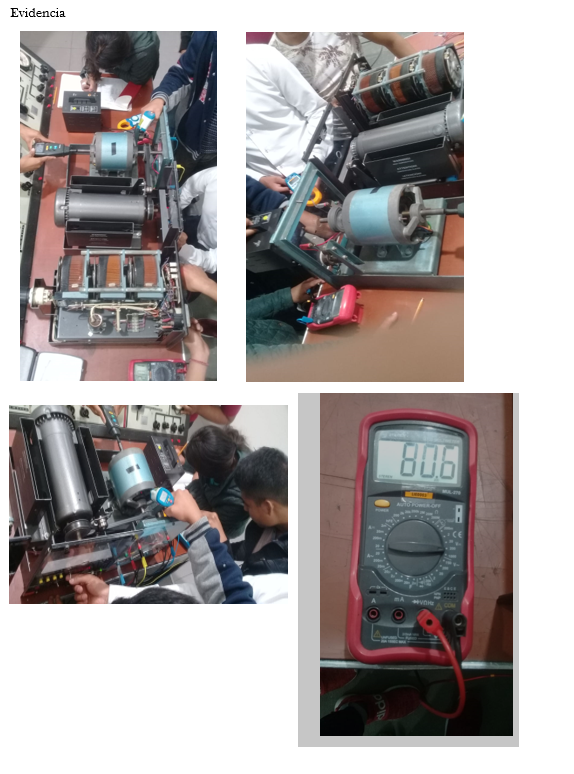

° Conectar al motor en paralelo y a su vez al electrodinamómetro (la carga), lo cual se puede apreciar en la siguiente imagen, donde de derecha a izquierda tenemos al motor, en seguida al electrodinamómetro y por ultimo a la fuente de alimentación.
